Description

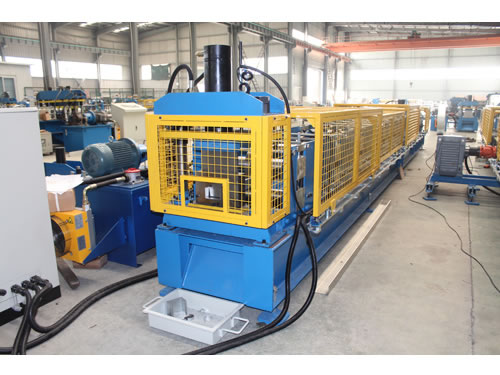

Acier rouleau de formation en ligne est une machine de laminage à froid qui peut réaliser la production automatique en continu. Le rouleau de l'armature en acier formant la ligne comprend hydraulique dérouleur d'expansion, de l'équipement de mise à niveau, rouleau de formation du système, de l'équipement de poinçonnage, l'équipement de coupe, station hydraulique, système de contrôle électrique et un partisan de panne. Le rouleau de l'armature en acier formant la ligne adopte un contrôle PLC, fréquence du courant alternatif et de la technologie de réglage de vitesse pour réaliser une production continue automatiquement. La machine de laminage à froid est l'économie d'énergie et de haute efficace pour produire du matériel pour la structure d'acier.
Parties principales de la Roll Cadre acier formant Ligne
Decoiler, système de guidage, le système de mise à niveau, le système de pré-découpe, profilage, système de contrôle électrique, système hydraulique, partisan
Emballage et transport
La machine principale est nue chargé dans le conteneur et les pièces de rechange sont mis dans la boîte en bois.
Paramètres
| NON | Article | Para | Remarque |
| 1 | Matériel Adapté | Type | Galvanisation Tôle d'acier | |
| Epaisseur (mm) | 1,6 à 3,0 | |
| Rendement (MPa) | 230 à 300 | |
| (mm) | ≤1250 | |
| Capacité de Decoiler | 5T / 8T / 10T | Selon clientèle |
| 2 | Matériau de rouleaux | Ayant acier avec traitement Quench | |
| 3 | Vitesse de ligne (m / min) | 10 | Hors de poinçonnage et de coupe |
| 4 | Rouleau arbre Structure de soutien | Plaque d'acier | |
| 5 | Système de contrôle électrique | PLC | Marque: Mitsubishi ou Siemens |
| 6 | Opération bureau | Écran tactile + Bouton | |
Composants
| Non | Nom | Quantité | Des remarques |
| 1 | Decoiler | 1 jeu | Jusqu'à la clientèle |
| 2 | Machine principale | Dispositif d'alimentation | 1 jeu | |
| Système de nivellement | 1 jeu | |
| Système de poinçonnage | 1 jeu | Jusqu'à la clientèle |
| Système de pré-découpe | 1 jeu | |
| Rouleau système de formation | 1 jeu | |
| Système hydraulique | 1 jeu | |
| 3 | Système de contrôle électrique | 1 jeu | |
| 4 | Supporter / automatique Stacker | 1 jeu | Jusqu'à la clientèle |
Photos détaillées
| Decoiler | 5T |  |
| 8T |  |
| 10T |  |
| Dispositif de guidage & amp; Dispositif de nivellement |  |
| Système de poinçonnage |  |
| Pré-coupe Ssytem |  |
| Rouleau système de formation |  |
| Système de contrôle électrique |  |
| Output System | Supporter |  |
| Automatique Stacker |  |

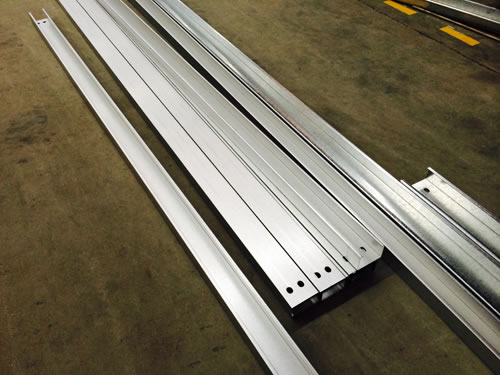

C Purlin formant la machine
LCA300:
